4 варианта проходных и перекрестных выключателей
Современный комфорт требует широкого внедрения прежде мало использовавших технологий. В ЖКХ это, в том числе, проходные и перекрестные выключатели – прежде использовавшиеся в актовых залах, лестничных шахтах и нек.др.узлах. Суть их сводится к управлению освещением с неск.точек. Напр., с разных дверей одного проходного помещения или в спальне при управлении светом с двери и изголовий.

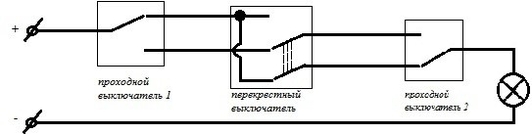

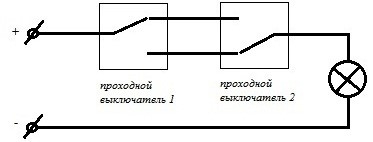

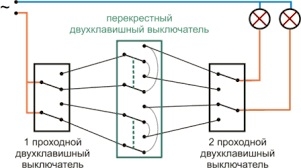

1) Электрические схемы классического 1-го варианта просты:
1) Электрические схемы классического 1-го варианта просты:
Видно, что схемы достаточно просты и при определенном навыке собираются легко. Навык это унификация по цветам отд.жил провода – чтобы не путаться. Поскольку фазовая (белая) жила заходит на выключатель, то для соединения проходных выключателей между собой используется пара синяя и зеленая жилы.
Надо отметить, что проходных выключателей всегда 2 в цепи, а перекрестных, устанавливаемых внутри электроцепи – может быть сколько угодно. Например, на первом и последнем этажах, а на всех средних перекрестные выключатели. На перекрестных выключателях используется уже по 4 жилы. Перекрестный выключатель, в отличие от проходного (выбирающего какую из 2 жил соединить, а какую разорвать), всегда жилы только соединяет – но либо синий1-синий2 и зеленый1-зеленый2, либо синий1-зеленый2 и зеленый1-синий2.
Надо отметить, что проходных выключателей всегда 2 в цепи, а перекрестных, устанавливаемых внутри электроцепи – может быть сколько угодно. Например, на первом и последнем этажах, а на всех средних перекрестные выключатели. На перекрестных выключателях используется уже по 4 жилы. Перекрестный выключатель, в отличие от проходного (выбирающего какую из 2 жил соединить, а какую разорвать), всегда жилы только соединяет – но либо синий1-синий2 и зеленый1-зеленый2, либо синий1-зеленый2 и зеленый1-синий2.
Этот эталонный 1-ый вариант проходных выключателей имеет как преимущества, так и недостатки. Преимущество – вечная (за исключением износа) работоспособность схем. А недостатки – повышенное число жил и, главное, малость предлагаемых дизайнов выключателей для дизайнерских ремонтов – особенно по перекрестным выключателям. Это особенно досадно для 2- и более сценарного освещения. Так, обычные выключатели стандартной формы есть 1-, 2-, 3-, 4-, 5-, 6- и даже 8- клавишные, то проходные и перекрестные есть только 1- и 2- клавишные.

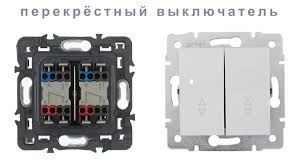

Двухклавишный перекрестный выключатель уже имеет 8 клемм для независимого подключения каждой четверки жил 2 клавиш. И предложений по разным фирмам электротехнической продукции таких 2-клавишных перекрестных выключателей – считанные единицы. По цветовой гамме еще хуже – иной раз нужных не существует вообще. Приходится покупать личины похожие креплением и попадающие в дизайн, и уже их монтировать на требуемые механизмы.
2) Реализовать управление светом с неск.точек можно выделив этот контур освещения из общ.электросети на специальный модуль – импульсное реле в электр.щите. И запараллелив между собой стандартные выключатели без фиксации (!) – подключать их к светильнику. Изменение положения любого из таких параллельно подключенных выключателей будет включать/отключать импульсное реле, что и будет обеспечивать многоточечное управление освещением.

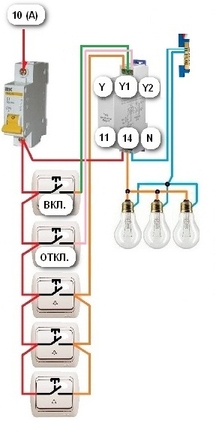

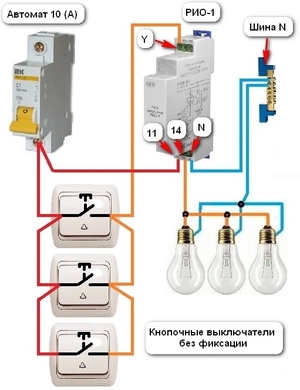

На рисунках показаны схемы – как простого включения импульсного реле, так и с цепями принудительного включения/выключения всего контура многоточечного управления света. Для многосценарного освещения, как и в 1-ом варианте, схемы просто дублируются. Безусловным преимуществом такого решения является использование обычных без фиксации выключателей (вместо редких в отд.коллекциях проходных/перекрестных) и стандартный набор проводки. Недостатками же являются – необходимость выделения отд.линии с электрощита, дополнительная позиция для импульсного реле в нем и потенциальная аварийность этих импульсных реле. Но последнее на уровне обычных электрических автоматов и этим можно пренебречь. Возможно, для несведущего определенную сложность имеет и разнообразие импульсных реле, но и это легко решаемо с привлечением профессигнала.
Выключатели без фиксации (их еще называют кнопочные или выключатели-кнопки) уже достаточно широко представлены на рынке в разных цветовых гаммах и декоре. Напр., выключатели без фиксации давно используются для управления шторами, звонками и т.п. Даже в коллекциях ретро или наборных многоклавишных “роялях”, как приведено на фото
На рисунках показаны схемы – как простого включения импульсного реле, так и с цепями принудительного включения/выключения всего контура многоточечного управления света. Для многосценарного освещения, как и в 1-ом варианте, схемы просто дублируются. Безусловным преимуществом такого решения является использование обычных без фиксации выключателей (вместо редких в отд.коллекциях проходных/перекрестных) и стандартный набор проводки. Недостатками же являются – необходимость выделения отд.линии с электрощита, дополнительная позиция для импульсного реле в нем и потенциальная аварийность этих импульсных реле. Но последнее на уровне обычных электрических автоматов и этим можно пренебречь. Возможно, для несведущего определенную сложность имеет и разнообразие импульсных реле, но и это легко решаемо с привлечением профессигнала.
Выключатели без фиксации (их еще называют кнопочные или выключатели-кнопки) уже достаточно широко представлены на рынке в разных цветовых гаммах и декоре. Напр., выключатели без фиксации давно используются для управления шторами, звонками и т.п. Даже в коллекциях ретро или наборных многоклавишных “роялях”, как приведено на фото
2) Реализовать управление светом с неск.точек можно выделив этот контур освещения из общ.электросети на специальный модуль – импульсное реле в электр.щите. И запараллелив между собой стандартные выключатели без фиксации (!) – подключать их к светильнику. Изменение положения любого из таких параллельно подключенных выключателей будет включать/отключать импульсное реле, что и будет обеспечивать многоточечное управление освещением.
На рисунках показаны схемы – как простого включения импульсного реле, так и с цепями принудительного включения/выключения всего контура многоточечного управления света. Для многосценарного освещения, как и в 1-ом варианте, схемы просто дублируются. Безусловным преимуществом такого решения является использование обычных без фиксации выключателей (вместо редких в отд.коллекциях проходных/перекрестных) и стандартный набор проводки. Недостатками же являются – необходимость выделения отд.линии с электрощита, дополнительная позиция для импульсного реле в нем и потенциальная аварийность этих импульсных реле. Но последнее на уровне обычных электрических автоматов и этим можно пренебречь. Возможно, для несведущего определенную сложность имеет и разнообразие импульсных реле, но и это легко решаемо с привлечением профессигнала.
Выключатели без фиксации (их еще называют кнопочные или выключатели-кнопки) уже достаточно широко представлены на рынке в разных цветовых гаммах и декоре. Напр., выключатели без фиксации давно используются для управления шторами, звонками и т.п. Даже в коллекциях ретро или наборных многоклавишных “роялях”, как приведено на фото
На рисунках показаны схемы – как простого включения импульсного реле, так и с цепями принудительного включения/выключения всего контура многоточечного управления света. Для многосценарного освещения, как и в 1-ом варианте, схемы просто дублируются. Безусловным преимуществом такого решения является использование обычных без фиксации выключателей (вместо редких в отд.коллекциях проходных/перекрестных) и стандартный набор проводки. Недостатками же являются – необходимость выделения отд.линии с электрощита, дополнительная позиция для импульсного реле в нем и потенциальная аварийность этих импульсных реле. Но последнее на уровне обычных электрических автоматов и этим можно пренебречь. Возможно, для несведущего определенную сложность имеет и разнообразие импульсных реле, но и это легко решаемо с привлечением профессигнала.
Выключатели без фиксации (их еще называют кнопочные или выключатели-кнопки) уже достаточно широко представлены на рынке в разных цветовых гаммах и декоре. Напр., выключатели без фиксации давно используются для управления шторами, звонками и т.п. Даже в коллекциях ретро или наборных многоклавишных “роялях”, как приведено на фото
4) Кроме этих 3 схем тактильного управления освещением с разных точек – есть еще управление голосом, хлопками и т.п. Это интересные схемы и они внедряемы также достаточно просто. Кроме того, выключатели, управляемые голосом/жестом, обладают целым рядом дополнительных опций – например, распознанием и избирательным выполнением голосовых команд, ключевых слов и т.п. удобных опций.
4) Кроме этих 3 схем тактильного управления освещением с разных точек – есть еще управление голосом, хлопками и т.п. Это интересные схемы и они внедряемы также достаточно просто. Кроме того, выключатели, управляемые голосом/жестом, обладают целым рядом дополнительных опций – например, распознанием и избирательным выполнением голосовых команд, ключевых слов и т.п. удобных опций.
3) В случаях, когда ремонт завершен и прокладка новых проводов уже не возможна, или провода группы проходных и перекрестных выключателей повреждены, а также для деревянных интерьеров – есть 3-ий путь сохранения функционала такого многоточечного освещения. Радиовыключатели уже есть не только импортные, но их делают и в России. Принцип их работы достаточно прост: к выключателю на дне подрозетника устанавливается модель к которому по радиосвязи прописываются дистанционно расположенные радиовыключатели, работающие на батарейках, заряда которых хватает до 10 работы, и общим числом до 200 таких выключателей. Преимуществом таких выключателей являются простота монтажа и, что бывает немаловажно (в несущих бетонных стенах) практически рекордная малая глубина таких встраиваемых радиовыключателей. Недостатком можно назвать относительно небольшое разнообразие по дизайну радиовыключателей и конечная все-таки работопригодность – ввиду разряда встраиваемых батареек. Последний недостаток просто решается достаточно регулярной заменой батареек/аккумуляторов.
3) В случаях, когда ремонт завершен и прокладка новых проводов уже не возможна, или провода группы проходных и перекрестных выключателей повреждены, а также для деревянных интерьеров – есть 3-ий путь сохранения функционала такого многоточечного освещения. Радиовыключатели уже есть не только импортные, но их делают и в России. Принцип их работы достаточно прост: к выключателю на дне подрозетника устанавливается модель к которому по радиосвязи прописываются дистанционно расположенные радиовыключатели, работающие на батарейках, заряда которых хватает до 10 работы, и общим числом до 200 таких выключателей. Преимуществом таких выключателей являются простота монтажа и, что бывает немаловажно (в несущих бетонных стенах) практически рекордная малая глубина таких встраиваемых радиовыключателей. Недостатком можно назвать относительно небольшое разнообразие по дизайну радиовыключателей и конечная все-таки работопригодность – ввиду разряда встраиваемых батареек. Последний недостаток просто решается достаточно регулярной заменой батареек/аккумуляторов.
Блоки питания светодиодных лент и пусковые токи этих БП
Применяя светодиодные подсветки на базе светодиодных лент приходится монтировать, кроме блоков питания (БП), ряд дополнительных устройств – драйвера управления, контроллеры (плавного пуска, RGB и др), усилители и т.п.
Само подключение светодиодной ленты производят через БП, ввиду меньших номиналов постоянного тока светодиодных лент. В строительстве применяются светодиодные ленты номиналами 12, 24, 36, 48 и 220В. Последние имеют встроенные БП и подключаются напрямую в сеть 220В АС. В самом базовом случае светодиодная лента подключается через БП с соблюдением полярности на выходе. Мощность БП выбирается перемножая длину светодиодной ленты на ее мощность потребления и с запасом мощности в 20-25% (чтобы не допустить перегрева и преждевременного выхода из строя). Напр., для светодиодной ленты 60 диодов на метр погонный 4,8 Вт/м.пог 3 метра ленты будут потреблять 14,4Вт и с 25% запаса будет достаточно 18Вт-ного БП. Важной деталью, нередко пренебрегаемой установщиками, является взаимное расположение нескольких БП рядом. Ближе 20 см друг к другу не рекомендуется размещать БП. Соединение БП со светодиодными лентами рекомендуется делать как можно меньшим – во избежание потерь постоянного тока и рекомендуется ограничивать 7м max. Соединения светодиодных лент с проводами лучше проводить пайкой ¬ поскольку использование коннекторов редко когда долговечно (пластик рассыхается и много контрафакта). Не следует слишком наращивать светодиодные линии одна к другой – ведь яркость последовательного соединения светодиодных лент только теряется. Лучше отдельными отрезками светодиодной подсветки запитаться от выходов БП.
Само подключение светодиодной ленты производят через БП, ввиду меньших номиналов постоянного тока светодиодных лент. В строительстве применяются светодиодные ленты номиналами 12, 24, 36, 48 и 220В. Последние имеют встроенные БП и подключаются напрямую в сеть 220В АС. В самом базовом случае светодиодная лента подключается через БП с соблюдением полярности на выходе. Мощность БП выбирается перемножая длину светодиодной ленты на ее мощность потребления и с запасом мощности в 20-25% (чтобы не допустить перегрева и преждевременного выхода из строя). Напр., для светодиодной ленты 60 диодов на метр погонный 4,8 Вт/м.пог 3 метра ленты будут потреблять 14,4Вт и с 25% запаса будет достаточно 18Вт-ного БП. Важной деталью, нередко пренебрегаемой установщиками, является взаимное расположение нескольких БП рядом. Ближе 20 см друг к другу не рекомендуется размещать БП. Соединение БП со светодиодными лентами рекомендуется делать как можно меньшим – во избежание потерь постоянного тока и рекомендуется ограничивать 7м max. Соединения светодиодных лент с проводами лучше проводить пайкой ¬ поскольку использование коннекторов редко когда долговечно (пластик рассыхается и много контрафакта). Не следует слишком наращивать светодиодные линии одна к другой – ведь яркость последовательного соединения светодиодных лент только теряется. Лучше отдельными отрезками светодиодной подсветки запитаться от выходов БП.

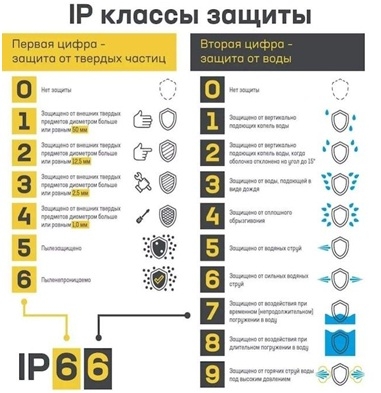

БП существуют самых разных мощностей, но не это главное при их выборе. Доныне много noname, гарантий на которые просто нет. Разумеется, чем длиннее гарантия – тем дольше можно быть уверенным в работе светодиодных лент. Важной является характеристика IP – по пылевлагозащите. Не разумно применять слабозащищенных БП в мокрых помещениях или вблизи источников пыли (например, штор). Лучше сочетать эти критерии и выбирать оптимум.
Достаточно серьезной проблемой при включении светодиодных лент являются т.наз. ‘пусковые токи’, иначе называемые ‘стартовые токи’.
Достаточно серьезной проблемой при включении светодиодных лент являются т.наз. ‘пусковые токи’, иначе называемые ‘стартовые токи’.
Достаточно серьезной проблемой при включении светодиодных лент являются т.наз. ‘пусковые токи’, иначе называемые ‘стартовые токи’. Они возникают на первых микросекундах включения, обычно длятся буквально 1-3 мксек,кратны коэффициентом более сотни к номинальным токам (тогда как эта кратность пусковых к номинальным у обычных ламп не превышает десятков). А вызваны начальным зарядом входящих в БП конденсаторов. И очень велики – достигают 35А, что для автоматов освещения в 10-16А вызывает их отключение. А также вызовет, пусть кратковременный, но регулярный перегрев выключателей, рассчитанных на 10А, что вызовет скорый выход из строя выключателя вообще.
Но наработан ряд мер, решающих эту проблему. Можно, например, попытаться увеличить номинал автомата освещения и заменить его группу с В на С (больших токов утечки) – но это срабатывает лишь для немногих общим числом светодиодных подсветок. Другой способ это установить контактор перед всей схемой включения множества светодиодных лент. Но это годится лишь для схемы включения ‘всех и сразу’ или хотя бы разбивки на несколько таковых. Можно выбрать БП с задержкой пуска, но это уже ограничивает их выбор. Можно на включении отдельных групп светодиодного освещения ставить задержки времени с разными интервалами. Можно взять ограничитель тока светодиодного драйвера – их существует много и они хорошо решают задачу пусковых токов.
Но наработан ряд мер, решающих эту проблему. Можно, например, попытаться увеличить номинал автомата освещения и заменить его группу с В на С (больших токов утечки) – но это срабатывает лишь для немногих общим числом светодиодных подсветок. Другой способ это установить контактор перед всей схемой включения множества светодиодных лент. Но это годится лишь для схемы включения ‘всех и сразу’ или хотя бы разбивки на несколько таковых. Можно выбрать БП с задержкой пуска, но это уже ограничивает их выбор. Можно на включении отдельных групп светодиодного освещения ставить задержки времени с разными интервалами. Можно взять ограничитель тока светодиодного драйвера – их существует много и они хорошо решают задачу пусковых токов.

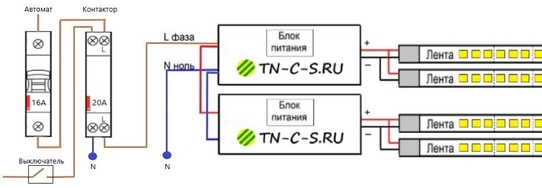

Контактор в цепи светодиодных лент
Ограничитель пускового тока

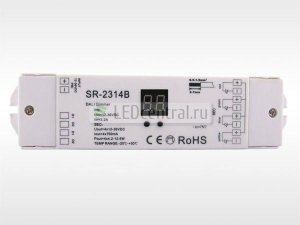

Контроллер плавного пуска
Задержка времени
Для цветных RGB-светодиодных лент используются RGB-контроллеры, использование которых практически сводится к выбору цветовой гаммы, чередованию их или изменениям в такт музыке или др.параметрам.
Есть более сложные системы управления освещением (DALI, DALI-2, 0-10B, DMX, PWM (ШИМ), SPI, Z-Wave, TUYA, ZigBee) – но это уже системы умного дома и о них лучше говорить отдельно и углубленно – в другом регламенте компании Elite Style Еngineer©, непосредственно посвященном системам умный дом.
Есть более сложные системы управления освещением (DALI, DALI-2, 0-10B, DMX, PWM (ШИМ), SPI, Z-Wave, TUYA, ZigBee) – но это уже системы умного дома и о них лучше говорить отдельно и углубленно – в другом регламенте компании Elite Style Еngineer©, непосредственно посвященном системам умный дом.
БП с задержкой включения
В зависимости от времени года любой потребитель тянется к недостающим параметрам комфорта – напр., прохладе летом и теплу зимой. Оптические характеристики среды здесь играют существенную роль. Давно признано, что т.наз. холодный белый свет (световой температурой от 3200°К до 5000°К) даже физически кажется глазу холоднее т.наз. теплого (от 2000°К до 3300°К), что также используют для большего комфорта. В принципе это тоже род диммирования, но вместо управления яркостью, как в диммерах (регуляторах яркости), здесь регулируется световая температура. Достигается это контроллерами dali. Замечательно, что это автоматическое в контроллерах dali управление может быть привязано не только к годичным ритмам или ритму будни-выходные, но и к циркадным /суточным ритмам. Это позволяет использовать эту технологию управления освещением для восстановления нарушенных циркадного биоритма человека. Это повысит качество жизни – обеспечит быстрое засыпание, эффект выспавшегося человека, спокойные нервы, более высокий тонус организма.
Само же диммирование в узком смысле уже можно обеспечить стандартными диммерами, регулирующими яркость освещения. Тонкость здесь лишь в выборе достаточного мощностью диммера, диммируемых ламп (напр., не все светодиодные лампы диммируются), видом механизма (поворотный или кнопочный, механический или электронный, проводной или дистанционный), режиму работы (проходный или конечный), способу диммирования (по напряжению или току, по переднему или заднему фронту).
Но наиболее продвинутым и уже широко представленным на рынке является технология dali. Она позволяет с одного пульта управлять диммированием разных светильников по их адресам, интегрируется к Алисе и более точна в уровнях освещения, нежели предшествующие технологии.
Но наиболее продвинутым и уже широко представленным на рынке является технология dali. Она позволяет с одного пульта управлять диммированием разных светильников по их адресам, интегрируется к Алисе и более точна в уровнях освещения, нежели предшествующие технологии.

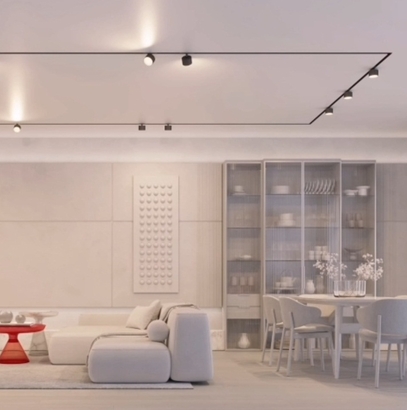

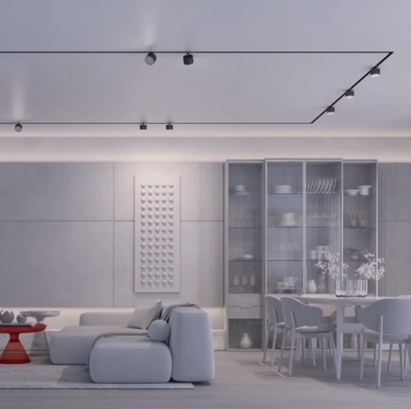

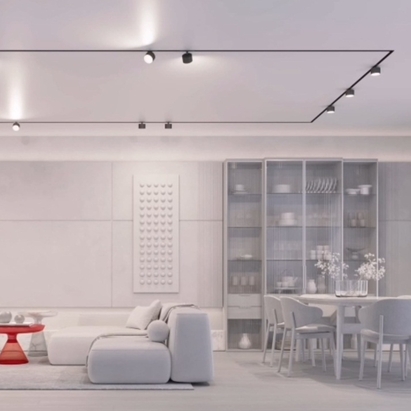

Динамическое смена световой температуры
